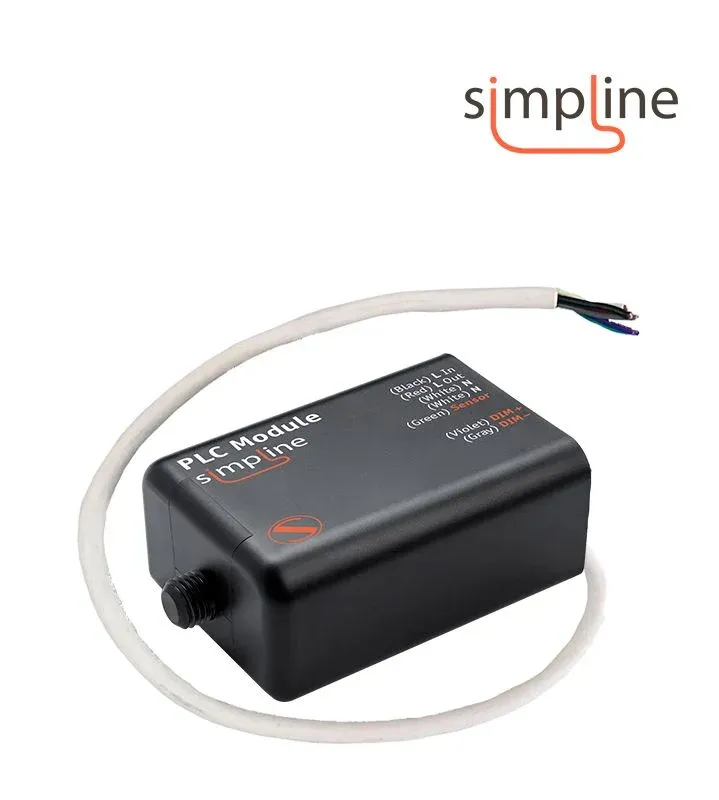

Wire Simpline Node
Controllore della luce stradale per lampione da esterno montato su palo con connessione tramite cavo PLC (Power Line Communication)
Wire Simpline Node è un modulo di controllo e regolazione PLC cablato (Power Line Communication) per un dispositivo di illuminazione o gruppo di dispositivi di illuminazione.
Wire Simpline Node è compatibile con sensori di movimento di terze parti.
Wire Simpline Node supporta le interfacce DALI, DALI 2.0, PWM, 1-10V, 0-10V e il controllo del carico individuale (on/off).
L'unità è alimentata da 110-230 V. La potenza del dispositivo di illuminazione è supportata fino a 1000 W.
Wire Simpline Node è controllato singolarmente da Central Gateway QULON C, C1 o C2 e QULON Simpline tramite linee elettriche da 110-230 V. La tecnologia Simpline utilizza l'intervallo di frequenza di 132.5 kHz secondo CENELEC EN 50065-1 (banda-C).
Il dispositivo è progettato per l'installazione in un dispositivo di illuminazione, in un corpo di illuminazione o all'interno di un palo luminoso tramite filo. Classe di protezione da polvere e umidità IP68.
Disponibile per l'installazione in qualsiasi custodia per apparecchio luminoso
Montaggio su apparecchio o palo
Controllo individuale dell'illuminazione senza cablaggio aggiuntivo
Ingresso del sensore di movimento
Triac incorporato per l'accensione/spegnimento del carico
Lavora con apparecchi illuminanti fino a 1000W
Capacità di lavoro fino a 305VAccelerometro incorporato
- Meccanico:
Alloggio: plastica
Materiale: metallo, plastica
Dimensioni, mm: 94(L) x 37,2(H) x 61,2(W)
Massa: 0,3 kg
Montaggio: alloggiamento del lumino o montaggio su palo - Potenza ed Elettricità: Tensione di ingresso: ~100-250 V, 50/60 Hz
Corrente massima: 3A
Filtro anti-interferenze: integrato (potenza di carico
20-250 W), esterno (potenza di carico 250-800 W)
Potenza massima di carico: 300 W (filtro anti-interferenze integrato); 850 W (filtro anti-interferenze esterno) - Ambiente: Temperatura di esercizio: -40...+70°C
Temperatura di stoccaggio: -50...+80°C
Umidità relativa di esercizio (max): 100%
IP Rating: IP 68
Certificazione: CE conforme, RoHS
Garanzia: 36 mesi - Interfacce e Protocolli:
Interfaccia di uscita di controllo: DALI, DALI 2.0, PWM, 1-10V, 0-10V
Comunicazione con controller: CENELEC EN
50065-1 (banda C) - Ingressi / Uscite:
Connettori: Cavo
Sensori: Ingresso sensore di movimento - Configurazione / Indicazione:
Configurazione: remoto tramite QULON C, C1 o C2 e QULON Simpline
Indicazione: LED - Contenuto del pacchetto:
Node Simpline di filo
- Wire Simpline Node, load switch, 0-10V/PWM/DALI/DALI 2.0, acelerometer, load 250 W
- : QUL-PLC-W-250-A
- : 5060452240473
- Wire Simpline Node, load switch, 0-10V/PWM/DALI/DALI 2.0, acelerometer, load 800 W
- : QUL-PLC-W-800-A
- : 5060452240480
- Wire Simpline Node, load switch, 0-10V/PWM/DALI/DALI 2.0, load 250 W
- : QUL-PLC-W-250-B
- : 5060452240497
- Wire Simpline Node, load switch, 0-10V/PWM/DALI/DALI 2.0, load 800 W
- : QUL-PLC-W-800-B
- : 5060452240503
- Wire Simpline Node, load switch, 0-10V/PWM, load 250 W
- : QUL-PLC-W-250-C
- : 5060452240510
- Wire Simpline Node, load switch, 0-10V/PWM, load 800 W
- : QUL-PLC-W-800-C
- : 5060452240527
- Wire Simpline Node, 0-10V/PWM, load 250 W
- : QUL-PLC-W-250-D
- : 5060452240534
- Wire Simpline Node, 0-10V/PWM, load 800 W
- : QUL-PLC-W-800-D
- : 5060452240541
